01裸电线
裸电线及裸导体制品是指没有绝缘、没有护套的导电线材,主要包括裸单线、裸绞线和型线型材三个系列产品。
铜铝单线:包括软铜单线、硬铜单线、软铝单线、硬铝单线。主要用作各种电线电缆的半制品,少量用于通信线材和电机电器的制造。
裸绞线:包括硬铜绞线(TJ)、硬铝绞线(LJ)、铝合金绞线(LHAJ)、钢芯铝绞线(LGJ),主要用在架空敷设。软铜绞线(TJR)、软铝绞线(LJR),主要用于电气装备及电子电器或元件的连接用。以上各种绞线的规格从1.0~300mm2不等。其中钢芯铝绞线(LGJ)规格尺寸用标称的铝截面/标称的钢截面表示,它是配电线路上最常用的一种导线,钢芯截面越大导线的强度愈高,除普通钢芯铝绞线外,还有钢芯铝合金绞线、铝包钢芯铝绞线、防腐钢芯铝绞线、扩经钢芯铝绞线、倍容量导线、间隙式导线等。
常用有两种:钢芯铝绞线JL/G1A(原型号LGJ)执行标准GB/T1179-2008、铝绞线JL(原型号LJ)执行标准GB/T1179-2008。规格为:10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55~800/100等。
示例:
JL/G1A-240/30-24/7(LGJ-240/30)是由24根硬铝线和7根A级镀层普通强度镀锌钢丝制成的钢芯铝绞线,硬铝线的标称截面为240mm2,钢的标称截面为30mm2。
02电力电缆
电力电缆在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,其中包括1~330kV及以上各种电压等级、各种绝缘的电力电缆。截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2,芯数为1、2、3、4、5、3+1芯。
此类产品主要特征是:在导体外挤(绕)包绝缘层,几芯绞合(对应电力系统的相线、零线和地线),再增加护套层,如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。
电力电缆按电压等级分有低压电缆、中压电缆、高压电缆等。按绝缘情况分为塑料绝缘电缆、橡胶绝缘电缆、矿物绝缘电缆等。
1、低压电缆:即电压等级0.6/1kV

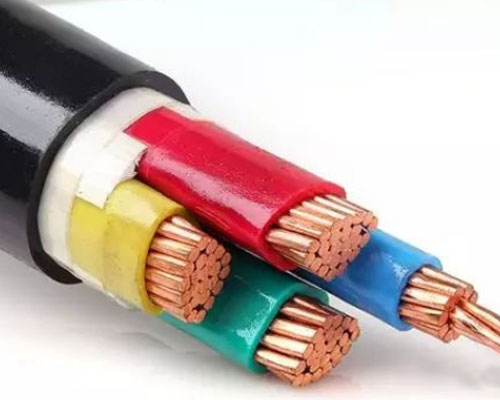

①、铝芯(/铜芯)交联聚乙烯绝(钢带铠装)聚氯乙烯护套电力电缆
铝芯(/铜芯)交联电力电缆YJV、YJLV、YJV22、YJLV22(XLPE绝缘)
型号说明:铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套
YJ交联聚乙烯绝缘
L铝芯
V聚氯乙烯护套
22钢带铠装(单芯电缆表示为62,即无磁铠装带)
表示方法:YJV、YJLV、YJV22、YJLV22(芯数为1~5芯)
